ECL4 Control — новое поколение контроллеров Danfoss для эффективного управления теплом
Компания Данфосс представляет новое поколение контроллеров ECL4 Control для эффективного управления теплом.
Программируемые электронные регуляторы ECL4 Control разработаны для работы в системах централизованного теплоснабжения. ECL4 Control является глубоко конфигурируемым контроллером, который позволяет пользователю настроить схему приложения под свои индивидуальные потребности, в рамках поддерживаемого функционала двухконтурного регулирования.

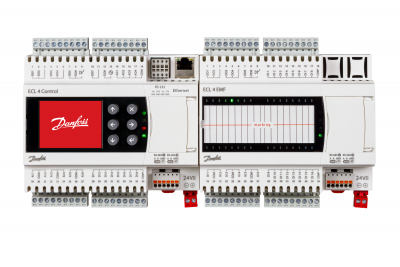

Наиболее востребованное регулирование контура отопления и контура ГВС доступно в двух исполнениях – базовом (ECL4 Control 368), реализованном на одном контроллере, и расширенным (ECL4 Control 368 Plus), реализованном на контроллере с дополнительным модулем входов-выходов. Версия для регулированием двух контуров системы отопления доступна только в расширенной версии ECL4 Control 361 PLus и также выполнена на базе контроллера с дополнительным модулем входов-выходов.
Базовые коммуникационные возможности ECL4 Control включают в себя два порта RS-485, один из которых в расширенных версиях используется для присоединения дополнительного модуля входов-выходов. Свободный порт RS-485 может быть использован для подключения ECL4 Control к системам диспетчеризации по протоколу Modbus RTU.
Для приложений с более высокими требованиями к коммуникациям в качестве опции предлагаются те же контроллеры с дополнительными портами RS-232 и Ethernet. Порт RS-232 может быть использован для считывания показаний с общедомового теплосчетчика ТВ-7, а порт Ethernet может применяться как для интеграции в систему диспетчеризации клиента по протоколу Modbus TCP, так и для подключения контроллера к системе облачной диспетчеризации Данфосс Cloud Control (подробнее она рассмотрена в разделе Коммуникационные возможности ECL4). Контроллер ECL4 Control и система удаленного мониторинга и управления Cloud-Control разрабатывались как единое решение, основным преимуществом которого является отсутствие со стороны клиента каких-либо дополнительных затрат на программирование и наладку.
Отличительной чертой ECL4 Control является наличие графического и интуитивно понятного конфигуратора приложения, выполненного на базе встроенного веб-сервера. Для доступа к настроечному приложению достаточно, выполнив простые инструкции, подключиться с контроллеру с PC или ноутбука через USB или Ethernet порт, само приложение запускается в любом браузере. Конфигурированию подлежит состав фактически используемого оборудования и настройки используемых функций. Предусмотрена возможность делать бэкапы текущей конфигурации, а также обмениваться профилями конфигурации между ECL4 Control одного типа. Также, в конфигураторе формируются графическая схема выбранной конфигурации и схема подключений входов-выходов, которые могут быть выгружены в формате pdf.
Для текущего контроля работы теплового пункта на месте хорошо подходит цветной графический дисплей, на который в многостраничном режиме выводятся основные технологические параметры приложения. Для навигации по меню дисплея служит 6-кнопочная клавиатура.
ECL4 Control может выполнять следующие функции*:
-
управление системой отопления и системой горячего водоснабжения или двумя контурами системы отопления;
-
управление системой подпитки контура отопления и контуром циркуляции системы горячего водоснабжения;
-
ускорение настройки путем поддержки большого количества преднастроенных датчиков температуры и давления
-
настройка режимов работы системы отопления и ГВС по одному из пяти возможных режимов, в том числе экономичном;
-
управление клапанами системы отопления и ГВС с импульсными и аналоговыми (0-10В) приводами;
-
приоритезация температуры теплоносителя, возвращаемого в тепловую сеть или корректировка температуры в системе отопления по температуре в подающем трубопроводе из тепловой сети (при необходимости);
-
интеграция в систему удаленного мониторинга и управления Cloud-Control без дополнительных затрат на программирование или наладку;
-
возможность настройки приоритезации температуры ГВС перед температурой в контуре отопления;
-
раздельное включение контуров;
-
расширенные возможности настройки температурного графика
-
управление температурой отопления по недельному графику в режиме автоматической настройки;
-
автоматическое выравнивание ресурсов насосов;
-
контроль времени наработки циркуляционных насосов;
-
мониторинг и индикация наличия аварий.
*В зависимости от модификации устройства
Список модификаций и коды для заказа:
| Код для заказа | Описание |
| 087H374983 | ECL4 Control 368 |
| 087H374984 | ECL4 Control 368 Ethernet |
| 087H374985 | ECL4 Control 368 PLUS |
| 087H374986 | ECL4 Control 368 PLUS Ethernet |
| 087H374981 | ECL4 Control 361 PLUS |
| 087H374982 | ECL4 Control 361 PLUS Ethernet |
26.10.2021
